哈尔滨加固改造厂家

哈尔滨加固改造厂家告诉你，房屋加固的分类：

　　(1)加大截面加固法

　　　该法施工工艺简单、适应性强，并具有成熟的设计和施工经验；适用于梁、板、柱、墙和一般构造物的混凝土的加固；但现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减

　　　(2)置换混凝土加固法

　　　该法的优点与加大截面法相近，且加固后不影响建筑物的净空，但同样存在施工的湿作业时间长的缺点；适用于受压区混凝土强度偏低或有严重缺陷的梁、柱等混凝土承重构件的加固。

　　(3)有粘结外包型钢加固法

　　　该法也称湿式外包钢加固法，受力可*、施工简便、现场工作量较小，但用钢量较大，且不宜在无防护的情况下用于600C以上高温场所；适用于使用上不允许显著增大原构件截面尺寸，但又要求大幅度提高其承载能力的混凝土结构加固。

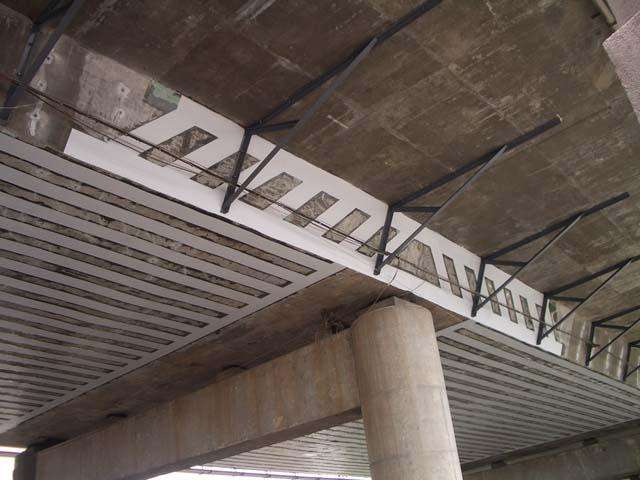

　　　(4)粘贴钢板加固法

　　　该法施工快速、现场无湿作业或仅有抹灰等少量湿作业，对生产和生活影响小，且加固后对原结构外观和原有净空无显著影响，但加固效果在很大程度上取决于胶粘工艺与操作水平；适用于承受静力作用且处于正常湿度环境中的受弯或受拉构件的加固。

　　(5)粘贴纤维织物(布)复合材加固法

　　　即用改性环氧树脂粘贴各种符合国标GB50367-2006规定的碳纤维单向织物布复合材,S玻璃布,(玄武岩布),E玻璃纤维单向织物布及GB/T221491-2008规定的芳纶布,芳玻韧布复合材

　　　具有粘贴钢板相似的优点外，还具有耐腐浊、耐潮湿、几乎不增加结构自重、耐用、维护费用较低等优点，但需要专门的防火处理，适用于各种受力性质的混凝土结构构件和一般构筑物。

　　(6)绕丝法

　　　该法的优缺点与加大截面法相近；适用于混凝土结构构件斜截面承载力不足的加固，或需对受压构件施加横向约束力的场合。

　　(7)锚栓锚固法

　　　该法适用于混凝土强度等级为C20~C60的混凝土承重结构的改造、加固；不适用于已严重风化的上述结构及轻质结构。

　　　(8)防锈阻锈加固法

　　　该法主要用在旧建筑物发生钢筋锈蚀或者新建建筑物使用环境恶劣的情况下，阻止和防止钢筋生锈蚀胀破坏结构的技术方法。

　　(9)混凝土裂缝修补加固法

　　　裂缝修补加固技术简介：

　　根据《混凝土结构加固技术规范》(CECS25:90)中有关说明，构件裂缝宽度小于0.3㎜，仍属基本满足设计要求，不需加固，采用灌浆修补措施进行处理。对于小于0.1㎜的裂缝进行封闭处理，防止裂缝中的钢筋锈蚀和混凝土的进一步老化。对于大于0.1㎜的裂缝采用灌注裂缝修补胶的方法，充填胶结裂缝中的钢筋和混凝土。针对工程中遇到的结构裂缝，首先分析引起裂缝产生的原因和裂缝性质。不同性质裂缝采用不同的修补方法。根据设计要求，当裂缝宽度小于0.3mm时，采用环氧树脂浆液进行表面封闭；当裂缝宽度大于0.3mm，小于0.7mm时，采用环氧树脂浆液压力灌注；当裂缝宽度大于1.0mm时，应报设计人员另行处理，有可能采用其他类型加固处理。

　　　裂缝修补加固技术特点：

　　1、施工方便灵活，适用范围广。

　　　2、浆液与混凝土紧密粘结，将加固件与被加固体结合为一体。结构胶固化时间短，完全固化后即可以正常受力工作。

　　　适用范围：

　　本方法于修补混凝土结构所出现的裂缝，恢复其整体性和使用功能。对于结构承载力不足引起的裂缝除采用本方法处理外，还应采取相应的加固措施，确保结构安全可靠。

　　　施工工艺流程：

　　裂缝观测、统计→裂缝分析→裂缝处理→小于0.3mm封闭→大于0.3mm，小于0.7灌胶→封缝、埋设注胶嘴→密封检查→灌注裂缝结构胶→养护
